En circuitos fijos de potencia y control que exigen cables extra exibles
En circuitos fijos de potencia y control que exigen cables extra flexibles. Para ser utilizados en instalaciones fijas, ya sea a la intemperie, bandejas portacables, electroductos o directamente enterrados tanto en ambientes húmedos como secos.

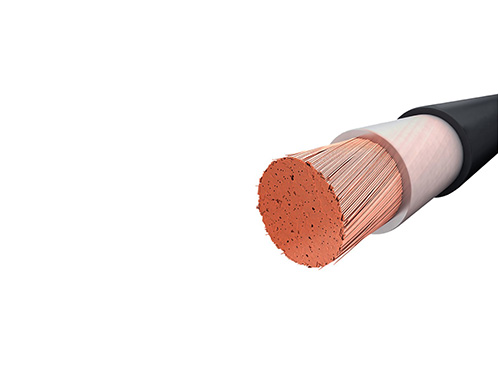

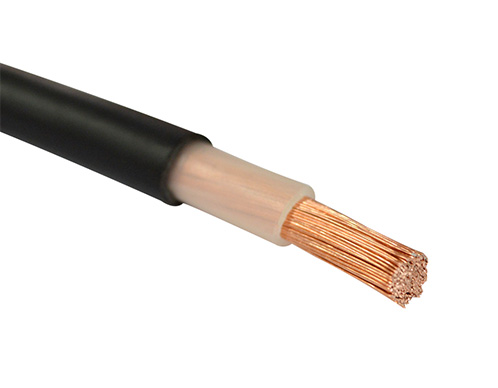

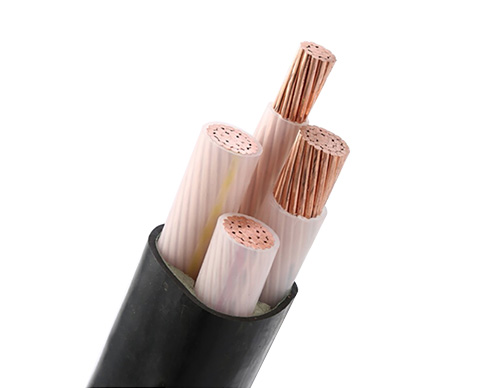

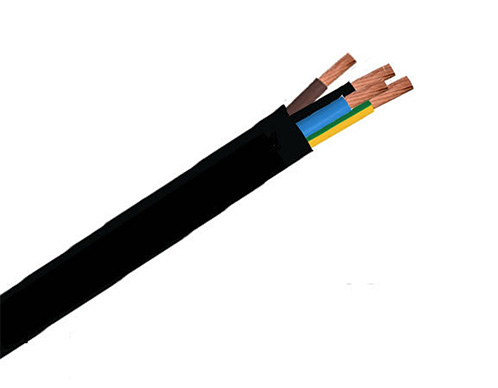

Construcción
Conductor: Cobre suave con cableado flexible clase 5 según IEC 60228.
Aislamiento: Polietileno Reticulado (XLPE) de excelentes propiedades eléctricas y buena resistencia al ozono y a agentes químicos.
Revestimiento: Compuesto termoplástico de Policloruro de Vinilo (PVC) de color negro retardante a la llama, resistente a la intemperie y a la radiación UV. Disponible en otros colores a pedido.
Tensión Nominal Uo/U: 0.6/1kV.
Instalación: ducto, bandejas o enterramiento directo.
Uso: minería, oil&gas, industria y construcción.
| Nombre | Sección | Esp.prom. | Esp.Nom. | Diám. | aprox. |
| nominal | aislam. | Revest. | Nom. | [kg/km] | |
| [mm²] | [mm] | [mm] | exterior | ||
| [mm] | |||||
| 1x1.5mm² | 1,5 | 0,7 | 1,4 | 6 | 40 |
| 1x2.5mm² | 2.5 | 0.7 | 1.4 | 7 | 50 |
| 1x4mm² | 4 | 0.7 | 1.4 | 7.5 | 70 |
| 1x6mm² | 6 | 0.7 | 1.4 | 8 | 90 |
| 1x10mm² | 10 | 0.7 | 1.4 | 9 | 130 |
| 1x16mm² | 16 | 0.7 | 1.4 | 10 | 200 |
| 1x25mm² | 25 | 0.9 | 1.4 | 12 | 290 |
| 1x35mm² | 35 | 0.9 | 1.4 | 13 | 380 |
| 1x50mm² | 50 | 1 | 1.4 | 14 | 520 |
| 1x70mm² | 70 | 1.1 | 1.4 | 17 | 700 |
| 1x95mm² | 95 | 1.1 | 1.5 | 18 | 920 |
| 1x120mm² | 120 | 1.2 | 1.5 | 20 | 1200 |
| 1x150mm² | 150 | 1.4 | 1.6 | 22 | 1450 |
| 1x185mm² | 185 | 1.6 | 1.6 | 24 | 1750 |
| 1x240mm² | 240 | 1.7 | 1.7 | 27 | 2300 |
| 1x300mm² | 300 | 1.8 | 1.8 | 29 | 2900 |
| 3X1.5mm² | 1,5 | 0,7 | 1,8 | 11 | 110 |
| 3X2.5mm² | 2.5 | 0.7 | 1.8 | 12 | 150 |
| 3X4mm² | 4 | 0.7 | 1.8 | 13 | 220 |
| 3X6mm² | 6 | 0.7 | 1.8 | 14 | 250 |
| 3X10mm² | 10 | 0.7 | 1.8 | 17 | 450 |
| 3X16mm² | 16 | 0.7 | 1.8 | 19 | 570 |
| 3X25mm² | 25 | 0.9 | 1.8 | 22 | 930 |
| 3X35mm² | 35 | 0.9 | 1.8 | 24 | 1200 |
| 3X50mm² | 50 | 1 | 1.8 | 28 | 1700 |
| 3X70mm² | 70 | 1.1 | 1.9 | 34 | 2700 |
| 3X95mm² | 95 | 1.1 | 2 | 36 | 3000 |
| 3X120mm² | 120 | 1.2 | 2.1 | 42 | 4100 |
| 3X150mm² | 150 | 1.4 | 2.3 | 43 | 4900 |
| 3X185mm² | 185 | 1.6 | 2.4 | 48 | 5900 |
| 3X240mm² | 240 | 1.7 | 2.6 | 57 | 8000 |
| 4X1.5mm² | 1,5 | 0,7 | 1,8 | 12 | 140 |
| 4X2.5mm² | 2.5 | 0.7 | 1.8 | 13 | 220 |
| 4X4mm² | 4 | 0.7 | 1.8 | 14 | 280 |
| 4X6mm² | 6 | 0.7 | 1.8 | 16 | 340 |
| 4X10mm² | 10 | 0.7 | 1.8 | 18 | 600 |
| 4X16mm² | 16 | 0.7 | 1.8 | 20 | 750 |
| 4X25mm² | 25 | 0.9 | 1.8 | 24 | 1250 |
| 4X35mm² | 35 | 0.9 | 1.8 | 26 | 1650 |
| 4X50mm² | 50 | 1 | 1.8 | 30 | 2200 |
| 4X70mm² | 70 | 1.1 | 2 | 37 | 3600 |
| 4X95mm² | 95 | 1.1 | 2.1 | 38 | 4050 |
| 4X120mm² | 120 | 1.2 | 2.3 | 48 | 5500 |
| 4x150mm² | 150 | 1.4 | 2.3 | 50 | 6600 |
| 4X185mm² | 185 | 1.6 | 2.6 | 56 | 8000 |
